Gids voor roestvrijstalen bevestigingsmiddelen: zeskantbouten, moeren, schroeven en platte ringen uitgelegd

Wat zijn Roestvrijstalen bevestigingsmiddelen en waarom zijn ze belangrijk?

Roestvrijstalen bevestigingsmiddelen zijn mechanische componenten die worden gebruikt om twee of meer onderdelen met elkaar te verbinden, vast te zetten of te positioneren. Wat ze onderscheidt van standaard koolstofstalen bevestigingsmiddelen is hun samenstelling: ze bevatten minimaal 10,5% chroom, dat reageert met zuurstof en een passieve oxidelaag op het oppervlak vormt. Deze onzichtbare film herstelt zichzelf voortdurend, waardoor roestvrijstalen bevestigingsmiddelen uitzonderlijk goed bestand zijn tegen roest, corrosie en vlekken in een breed scala aan omgevingen. Of u nu werkt in de scheepsbouw, voedselverwerking, chemische fabrieken, buitenarchitectuur of alledaagse huishoudelijke toepassingen, roestvrijstalen bevestigingsmiddelen bieden betrouwbaarheid op de lange termijn die andere materialen eenvoudigweg niet kunnen evenaren.

De meest gebruikte kwaliteiten voor roestvrijstalen bevestigingsmiddelen zijn 304 en 316. Kwaliteit 304 is geschikt voor algemene toepassingen, waaronder binnenbouw, machines en licht buitengebruik. Kwaliteit 316 bevat molybdeen, wat de weerstand tegen chloriden en zout water verbetert, waardoor het de voorkeur geniet voor kust-, zee- en chemische omgevingen. Als u deze kwaliteiten begrijpt, kunt u de juiste bevestiger voor de juiste taak selecteren; een beslissing die rechtstreeks van invloed is op de levensduur en veiligheid van uw montage.

Roestvrijstalen zeskantbouten : Structuur, normen en selectie

Roestvrijstalen zeskantbouten, gewoonlijk zeskantbouten genoemd, zijn een van de meest gebruikte bevestigingsmiddelen in zowel industriële als constructieve omgevingen. Ze zijn voorzien van een zeszijdige kop die eenvoudig vastdraaien met een sleutel of dop mogelijk maakt, een schacht met volledige of gedeeltelijke schroefdraad, en zijn ontworpen voor gebruik met een moer of een gat met schroefdraad. De zeshoekige kop biedt een groot draagoppervlak en is geschikt voor een aanzienlijk koppel zonder de kop van het bevestigingsmiddel te beschadigen. Daarom worden zeskantbouten gekozen voor structurele verbindingen met hoge sterkte.

Deze bouten worden vervaardigd volgens internationale normen zoals ISO 4014 (gedeeltelijk schroefdraad), ISO 4017 (volledig schroefdraad), DIN 931 en DIN 933. In Neeord-Amerika is ASME B18.2.1 van toepassing op zeskantbouten uit de inch-serie. Bij het selecteren van roestvrijstalen zeskantbouten moet u rekening houden met het schroefdraadtype (metrisch of imperiaal), de diameter, de spoed en de lengte. Een bout die te kort is, zal niet genoeg schroefdraad hebben voor een stevige verbinding; een te lang exemplaar kan onveilig uitsteken of aangrenzende componenten hinderen.

Veel voorkomende toepassingen van roestvrijstalen zeskantbouten

• Constructiestaalverbindingen in bruggen en gebouwen blootgesteld aan weersinvloeden
• Maritieme dekbeslag, botenbouw en dokconstructie
• Apparatuur voor de verwerking van voedsel en dranken waarvoor hygiënische omstandigheden vereist zijn
• Pijpflenzen en drukvaten van chemische fabrieken
• HVAC-systemen en mechanische buitenbehuizingen

Roestvrijstalen zeskantmoeren en standaardmoeren: verschillen en toepassingen

RVS zeskantmoeren zijn de standaard tegenhanger van zeskantbouten. Ze zijn voorzien van een binnendraad en een zeszijdige buitenkant die vastdraaien met een sleutel mogelijk maakt. Verkrijgbaar in varianten met volledige hoogte (standaard) en dunne/contrast. Zeskantmoeren worden geproduceerd volgens ISO 4032, ISO 4033, DIN 934 en andere gelijkwaardige normen. In combinatie met een roestvrijstalen zeskantbout creëren ze een complete, corrosiebestendige boutverbinding die geschikt is voor veeleisende omstandigheden.

Naast de traditionele zeskantmoeren zijn roestvrijstalen moeren verkrijgbaar in verschillende gespecialiseerde vormen, elk ontworpen voor specifieke prestatiebehoeften. Borgmoeren met nylon inzetstuk (equivalent aan ISO 7042) gebruiken een nylon kraag om het losraken door trillingen te voorkomen - een cruciaal kenmerk in auto- en machinetoepassingen. Flensmoeren zijn voorzien van een geïntegreerde sluitringachtige flens die de belasting over een groter gebied verdeelt, waardoor er minder behoefte is aan een aparte sluitring. Dopmoeren (dopmoeren) bedekken blootliggende boutuiteinden voor esthetische doeleinden en om draadschade te voorkomen. Begrijpen welk moertype u moet gebruiken, is net zo belangrijk als het kiezen van de juiste bout.

Roestvrijstalen moertypen in één oogopslag

Roestvrijstalen schroeven: het juiste kop- en aandrijftype kiezen

Roestvaststalen schroeven verschillen van bouten doordat ze doorgaans zijn ontworpen om rechtstreeks in een materiaal te worden gedreven zonder dat een moer nodig is. Ze zijn verkrijgbaar in een enorme verscheidenheid aan kopstijlen en aandrijftypes, die elk specifieke voordelen bieden, afhankelijk van de toepassing. De belangrijkste beslissing bij het selecteren van roestvrijstalen schroeven is het afstemmen van de kopstijl en het aandrijftype op de installatieomgeving, belastingsvereisten en het gewenste uiterlijk.

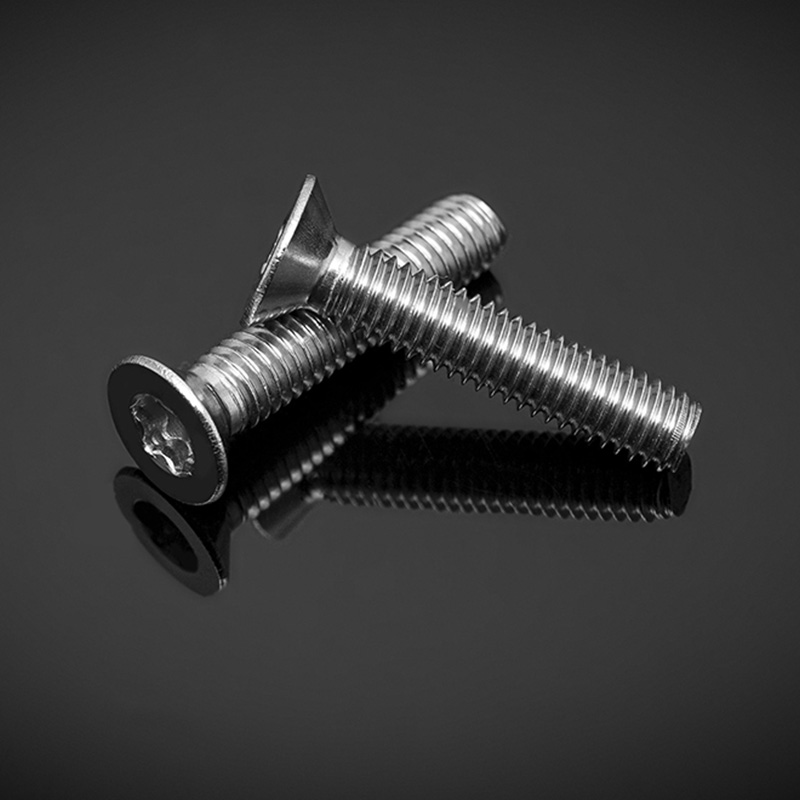

Panhead schroeven hebben een afgeronde bovenkant met laag profiel en een breed draagoppervlak, waardoor ze geschikt zijn voor algemene montagewerkzaamheden. Verzonken schroeven (platte kop) liggen gelijk met het materiaaloppervlak - essentieel voor toepassingen waarbij uitstekende koppen veiligheidsrisico's zouden opleveren of bewegende delen zouden hinderen. Trusskopschroeven hebben een extra brede kop met laag profiel voor gebruik in dunne of zachte materialen. Voor houttoepassingen buitenshuis worden vaak zelftappende roestvrijstalen schroeven met een bugelkop gebruikt om terrasplanken, gevelbeplating en hekwerken vast te maken, omdat ze het oppervlaktemateriaal strak trekken zonder het te barsten.

Drivetypen en wanneer u ze moet gebruiken

• Philips (PH): Het meest voorkomende aandrijftype wereldwijd. Gemakkelijk te gebruiken met elektrisch gereedschap, maar gevoelig voor uitglijden (wegglijden) bij hoog koppel.
• Gegleufd: Eenvoudig ontwerp met één slot. Voorkeur voor precisietoepassingen met laag koppel en onderhoud van oudere machines.
• Torx (TX / ster): Zespunts steraandrijving met superieure koppeloverdracht en minimale cam-out. Ideaal voor hoge sterkte of herhaalde montage/demontage.
• Pozidrive (PZ): Een verbeterd Phillips-ontwerp voor een betere bitaangrijping. Standaard in de Europese bouw- en schrijnwerkerij.
• Zeskantige socket (Allen): Interne zeskantaandrijving voor gebruik met inbussleutels of zeskantbits. Vaak gebruikt in machines, meubels en verborgen bevestigingstoepassingen.

Een belangrijke opmerking bij het gebruik van roestvrijstalen schroeven: vreten is een reëel risico. Vreten treedt op wanneer de schroefdraden van een roestvrijstalen schroef en moer in elkaar grijpen als gevolg van wrijving en hitte die wordt gegenereerd tijdens het vastdraaien, waardoor demontage bijna onmogelijk wordt zonder de sluiting te breken. Om vreten te voorkomen, dient u altijd een anti-vastloopsmeermiddel aan te brengen of bevestigingsmiddelen van verschillende roestvrij staalkwaliteiten te gebruiken (bijvoorbeeld een 316 bout met een 304 moer). Het verminderen van de aandraaisnelheid verlaagt ook aanzienlijk het risico op vreten.

Roestvrijstalen platte sluitringen: lastverdeling en oppervlaktebescherming

Een roestvrijstalen platte ring is een dunne, schijfvormige plaat met een centraal gat dat zo groot is dat het over een bout of schroefschacht past. Hoewel het misschien een klein accessoire lijkt, is de rol ervan in een bevestigde verbinding functioneel significant. Platte ringen verdelen de klemkracht van een moer- of boutkop over een groter oppervlak, waardoor wordt voorkomen dat de bevestiger door zachtere materialen trekt en de oppervlaktebeschadiging van het ingeklemde deel wordt verminderd. Dit is vooral belangrijk bij bevestiging in hout, kunststof, aluminium of andere materialen die zachter zijn dan roestvrij staal.

Roestvrijstalen platte ringen beschermen ook de oppervlakteafwerking van het samengevoegde materiaal. Wanneer een moer- of boutkop rechtstreeks op een geverfd of gepolijst oppervlak draait, veroorzaakt dit krassen en gutsen. Een platte sluitring tussen de bevestigingskop en het oppervlak elimineert deze schade. Bij elektrische toepassingen dient de ring ook als isolatiespleet bij gebruik met nylon of rubberen ringen eronder. Standaard roestvrijstalen platte sluitringen worden geproduceerd volgens DIN 125A, ISO 7089 en ISO 7090 (met afschuining), met maten variërend van M2 tot M64 in metrische en equivalente imperiale maten.

Wanneer moet u platte ringen gebruiken?

• Onder boutkoppen en moeren bij bevestiging in hout, composieten of zachte metalen
• Op te grote gaten of slobgaten waar de boutkop anders doorheen zou gaan
• Ter bescherming van gepolijste of geverfde oppervlakken tegen contactschade tijdens het vastdraaien
• In combinatie met veer(veer)ringen om een vlak zitvlak voor de veerring te verkrijgen
• In geflensde pijpverbindingen om een gelijkmatige pakkingzitting over het flensvlak te creëren

Hoe u roestvrijstalen bevestigingscomponenten op elkaar kunt afstemmen voor een complete montage

Het selecteren van individuele bevestigingscomponenten is slechts de helft van de taak. Om ze correct te assembleren tot een complete, betrouwbare verbinding, zijn de juiste boutkwaliteit, moerkwaliteit, sluitringgrootte en oppervlaktevoorbereiding vereist. Een mismatch in een van deze elementen kan leiden tot verbindingsbreuk, corrosie of problemen tijdens onderhoud. De volgende praktische richtlijnen helpen ervoor te zorgen dat uw roestvrijstalen bevestigingssystemen gedurende hun hele levensduur naar behoren presteren.

Zorg eerst dat de kwaliteit van alle componenten overeenkomt. Als u een 316 roestvrijstalen zeskantbout gebruikt, gebruik dan 316 roestvrijstalen moeren en ringen. Het mengen van kwaliteiten leidt niet noodzakelijkerwijs tot onmiddellijk falen, maar kan wel een galvanisch potentiaalverschil of een inconsistente corrosieweerstand creëren die de verbinding na verloop van tijd verzwakt. Ten tweede, controleer de compatibiliteit van de schroefdraad: zowel de bout als de moer moeten dezelfde schroefdraadstandaard gebruiken (metrisch of UNC/UNF imperiaal) en dezelfde spoed. Voor een metrische M10-bout met een steek van 1,5 mm is een moer met dezelfde specificatie vereist; het kruislings indraaien met een verkeerde moer zal beide componenten vernietigen.

Ten derde: maat uw platte ring op de juiste manier. De binnendiameter van de sluitring moet net groot genoeg zijn om zonder overmatige speling over de boutschacht te passen, terwijl de buitendiameter geschikt moet zijn voor de belasting die wordt verdeeld. Standaard DIN 125-sluitringen zijn prima voor de meeste toepassingen, maar voor zware of structurele toepassingen kunnen sluitringen uit grote series met een aanzienlijk grotere buitendiameter nodig zijn. Ten slotte moet u altijd het juiste aanhaalmoment toepassen met behulp van een gekalibreerde momentsleutel. Als u de roestvrijstalen bevestigingsmiddelen te strak aandraait, riskeert u dat ze gaan vreten en dat de draad losraakt, terwijl bij te weinig aandraaien losraken ontstaat onder invloed van trillingen of dynamische belastingen.

Roestvrijstalen bevestigingskwaliteiten vergeleken: 304 versus 316 versus A2 versus A4

De kwaliteitsaanduidingen voor roestvrijstalen bevestigingsmiddelen kunnen verwarrend zijn, vooral omdat hetzelfde materiaal in verschillende normen met verschillende namen wordt aangeduid. De ISO 3506-norm classificeert roestvrijstalen bevestigingsmiddelen als A2 (equivalent aan 304) en A4 (equivalent aan 316), waarbij de eigenschapsklassen 50, 70 en 80 de treksterkteniveaus aangeven. Amerikaanse normen verwijzen doorgaans rechtstreeks naar de AISI-legeringskwaliteiten (304, 316). Het begrijpen van deze gelijkwaardigheden voorkomt kostbare specificatiefouten.

Voor de meeste commerciële bouw- en algemene technische toepassingen bieden A2-70 (304) bevestigingsmiddelen een uitstekende balans tussen corrosieweerstand, sterkte en kosteneffectiviteit. In omgevingen met blootstelling aan zout water, zure chemicaliën of gechloreerd water, zoals de omgeving van zwembaden, offshore-platforms of farmaceutische fabrieken, moet altijd A4-70 of A4-80 (316) worden gespecificeerd. Het gebruik van A2-bevestigingsmiddelen in omgevingen met zware chloriden zal resulteren in putcorrosie en uiteindelijk falen van verbindingen, ongeacht hoe goed de componenten zijn gemonteerd.

Onderhoud en inspectie van roestvrijstalen bevestigingsmiddelen

Een van de voordelen van roestvrijstalen bevestigingsmiddelen is dat ze weinig onderhoud vereisen in vergelijking met geplateerde of geverfde koolstofstalen alternatieven. ‘weinig onderhoud’ betekent echter niet ‘geen onderhoud’. Periodieke inspectie is essentieel, vooral bij structurele, veiligheidskritische of trillingsgevoelige toepassingen. Bij visuele inspectie moet worden gezocht naar tekenen van oppervlakteroest (wat kan duiden op vervuiling door nabijgelegen koolstofstalen gereedschappen of deeltjes die zich in het oppervlak hebben ingebed), spleetcorrosie in strakke verbindingen en eventuele zichtbare scheuren of vervorming onder de boutkop of moer.

Als er roestvlekken verschijnen op een anderszins goede roestvrijstalen sluiting, is dit vaak te wijten aan vrije ijzerverontreiniging door koolstofstalen gereedschappen, slijpstof of contact met koolstofstalen oppervlakken. Dit kan worden verholpen door passivatie: reinigen met een citroen- of salpeterzuuroplossing die ijzerverontreiniging verwijdert en de beschermende oxidelaag herstelt. Bij constructies die periodiek worden gedemonteerd, moet u de schroefdraad altijd zorgvuldig inspecteren op vreetschade voordat u deze weer in elkaar zet, en alle bevestigingsmiddelen vervangen die vervormde of vastgelopen schroefdraad vertonen. Het hergebruiken van vergalde bevestigingsmiddelen vergroot het risico op defecten tijdens gebruik en draadstripping aanzienlijk.

Bij trillingsgevoelige toepassingen worden koppelcontroles aanbevolen na de eerste onderhoudsperiode, omdat roestvrijstalen bevestigingsmiddelen tijdens het eerste onderhoud een lichte ontspanning (inbedding) kunnen ervaren op het verbindingsvlak. Door na 24–48 bedrijfsuren opnieuw aan te draaien tot de gespecificeerde waarde, blijft de verbinding goed geklemd. Voor permanente installaties die niet regelmatig worden geïnspecteerd, kunt u overwegen om schroefdraadborgmiddelen te gebruiken die geschikt zijn voor roestvrij staal, of te investeren in mechanische borgvoorzieningen zoals moeren met heersend koppel om de klembelasting op de lange termijn te behouden.
